สลักเกลียวรูปตัวยูทำจากอะไร

แนวทางการเลือกซื้อยูโบลท์

สลักเกลียวสามารถผลิตได้ด้วยสลักเกลียวรูปตัวยูที่ทำจากเหล็กที่มีเส้นผ่านศูนย์กลาง 1/2 นิ้วขึ้นไป ดังนั้น ตราบใดที่เส้นผ่านศูนย์กลางของสลักตัวยูที่คุณต้องการคือ 1/2 นิ้วขึ้นไป เราสามารถผลิตได้ภายในขีดจำกัดความสามารถของอุปกรณ์การดัดและตัวเหล็กเอง เพื่อให้เข้าใจสิ่งที่สามารถผลิตได้ดีขึ้น คุณจะต้องมีความเข้าใจเกี่ยวกับวิธีที่เราผลิตยูโบลท์

U-bolt โค้งงอแบบเหลี่ยม vs แบบกลม

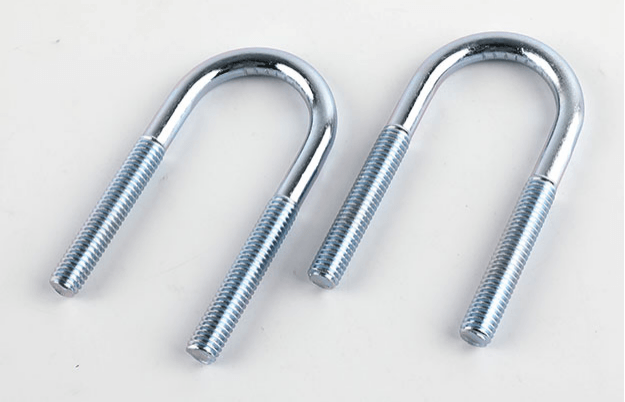

สลักเกลียวรูปตัวยูโค้งงอ
สลักเกลียวรูปตัว U มีอยู่สองประเภท ได้แก่ สลักเกลียวรูปตัว U โค้งงอและสลักเกลียวรูปตัว U งอสี่เหลี่ยม รูปร่างของสลักเกลียวรูปตัวยูโค้งงอจะคล้ายกับตัวอักษร "U" และมักใช้เพื่อยึดบางอย่างบนแท่งกลมหรือท่อ ในการทำสลักเกลียวรูปตัวยูข้อศอกกลม ขั้นแรก เราตัดส่วนของเหล็กเส้นกลมให้มีความยาวที่เหมาะสม จากนั้นดัดเหล็กชิ้นนั้นรอบๆ หมุดที่มีเส้นผ่านศูนย์กลางเดียวกับสลักตัวยูสุดท้าย ตัวอย่างเช่น หากคุณต้องการสลักเกลียวตัวยูแบบกลมที่สามารถติดตั้งบนแท่งขนาดเส้นผ่านศูนย์กลาง 3 นิ้วได้ เราก็สามารถดัดให้โค้งบนพินขนาดเส้นผ่านศูนย์กลาง 3 นิ้วได้ คุณสามารถดูวิดีโอสั้น ๆ เกี่ยวกับการดำเนินการนี้ด้านล่าง:

U-bolt โค้งสี่เหลี่ยม
U-bolt อีกประเภทหนึ่งคือ U-bolt แบบโค้งสี่เหลี่ยม การใช้งานอาจแตกต่างกันไป แต่ U-bolt ประเภทนี้มักจะล้อมรอบรูปทรงสี่เหลี่ยมหรือสี่เหลี่ยมโดยทั่วไป เช่น คานไม้สี่เหลี่ยมหรือท่อเหล็กสี่เหลี่ยม การทำยูโบลท์ประเภทนี้มีความซับซ้อนกว่าและต้องคำนึงถึงเรื่องอื่นด้วย ก่อนที่เราจะเริ่มผลิต U-bolt ประเภทนี้ เราจำเป็นต้องทราบข้อมูลอื่นก่อน เนื่องจาก U-bolt จะทำจากการเสริมแรงแบบกลมและจะโค้งงอรอบ ๆ สลักแบบกลม ตัวข้อศอกจึงมีโปรไฟล์แบบกลม ในการใช้งานสถาปัตยกรรมจำนวนมาก นี่ไม่ใช่ปัญหา อย่างไรก็ตาม ในการใช้งานที่แม่นยำบางอย่าง เช่น การใช้รถยนต์หรือรถพ่วงบางประเภท สลักเกลียวตัวยูอาจจำเป็นต้องมีมุมฉากที่จริง แหลมคม ในกรณีนี้ เราอาจไม่สามารถผลิต U-bolt ที่ต้องการได้

U-bolt โค้งงอแบบเหลี่ยม vs แบบกลม

กำหนดรัศมีการดัด
เมื่อคุณพิจารณาแล้วว่ารัศมีการโค้งงอเป็นที่ยอมรับสำหรับการใช้งานของคุณ สิ่งต่อไปที่คุณต้องพิจารณาคือความสัมพันธ์ระหว่างเส้นผ่านศูนย์กลางของสลักเกลียวตัวยูและรัศมีการดัด สำหรับสลักเกลียวตัวยูโค้งงอแบบเหลี่ยม กฎทั่วไปคือรัศมีการดัดต้องมีอย่างน้อยสองเท่าของเส้นผ่านศูนย์กลางของวัสดุที่กำลังงอ ตัวอย่างเช่น ถ้าสลักตัวยูของข้องอสี่เหลี่ยมทำจากวัสดุ 1/2 นิ้ว รัศมีของข้องอแต่ละอันต้องมีอย่างน้อย 1 นิ้ว ในบางกรณี การดัดให้คมขึ้นสามารถทำได้โดยการดัดร้อน ซึ่งต้องใช้แรงงานเพิ่มเติม

ข้อควรพิจารณาอื่น ๆ
อีกแง่มุมหนึ่งของการผลิต U-bolt ที่ต้องพิจารณาคือปริมาณด้ายในแต่ละขาจะสัมพันธ์กับความยาวของขาเหล่านี้ ความยาวของเกลียวจะขึ้นอยู่กับเส้นผ่านศูนย์กลางของวัสดุ ประเภทของเหล็กที่ใช้ (เหล็กกล้าคาร์บอนต่ำหรือเหล็กกล้าความแข็งแรงสูง) และการทำงานของรัศมีการดัด โดยทั่วไปแล้ว สลักเกลียวรูปตัว U แบ่งออกเป็นสองประเภทดังนี้:

U-bolts ทำจากเหล็กเหนียวที่มีเส้นผ่านศูนย์กลางไม่เกิน 1 นิ้ว
U-bolt ทำจากเหล็กกล้าคาร์บอนต่ำที่มีเส้นผ่านศูนย์กลางตั้งแต่ 1-1 / 8 นิ้วขึ้นไป หรือเหล็กกล้ากำลังสูงทุกเส้นผ่านศูนย์กลาง
สำหรับกลุ่มที่ 1 กฎทั่วไปคือไม่ควรเริ่มเกลียวจนกว่ารัศมีการดัดจะเท่ากับ 1 นิ้วเป็นอย่างน้อย ในกรณีของกลุ่มที่ 2 กฎคือไม่ควรเริ่มเกลียวจนกว่าจะอยู่เหนือมุมดัดอย่างน้อย 1 นิ้ว (รัศมีสองเท่าของรัศมี) สาเหตุของข้อจำกัดเหล่านี้คือ ในระหว่างกระบวนการผลิต เกลียวที่ยืดออกไปตามฟุตโบลต์รูปตัวยูสามารถบุกรุกพื้นที่เหล็กที่กำลังงอและถูกลูกกลิ้งดัดบดได้ โปรดจำไว้ว่าระยะห่าง 1 นิ้วเหนือรัศมีหรือเส้นผ่านศูนย์กลางนั้นเล็กที่สุด ยิ่งไกลยิ่งดี

ระยะห่างของเกลียว U-bolt

รายการสุดท้ายที่อาจได้รับการพิจารณาในบางครั้งคือข้อกำหนด ASTM สำหรับการผลิต U-bolts ของคุณ หากสลักตัวยูทำจากเหล็กกล้าความแข็งแรงสูงชุบแข็งและอบร้อน คุณอาจต้องให้ความร้อนกับวัสดุก่อนดัดเพื่อให้ได้รูปร่างที่ต้องการ ในกรณีนี้ วัสดุต้องถูกส่งไปยังบริษัทบำบัดความร้อนโลหะเพื่อทำการอบชุบด้วยความร้อนเพื่อคืนค่าคุณสมบัติความแข็งแรงสูงของเหล็กบางส่วนที่ได้รับความร้อนในระหว่างกระบวนการผลิต สิ่งนี้จะเพิ่มเวลาและต้นทุนการผลิตตามคำสั่ง
