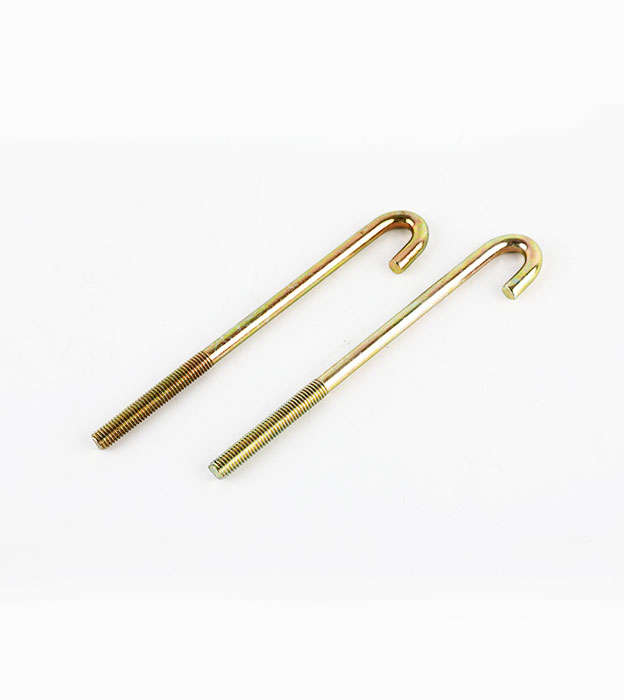

องค์ประกอบของสลักเกลียวคืออะไร

สลักเกลียวใช้สลักเกลียวด้านในและด้านนอกเพื่อเชื่อมต่อและยึดชิ้นส่วนบางส่วน พวกเขาทั้งหมดมีลักษณะที่คล้ายกันคือรูปร่างเกลียวของโบลต์ซึ่งใช้กำหนดรูปทรงเรขาคณิตของโบลต์ แต่จะมีเพียงแกนกลางเท่านั้น เมื่อองค์ประกอบเหมือนกันก็สามารถขันโบลต์ด้านในและด้านนอกเข้าด้วยกันได้ องค์ประกอบของสลักเกลียวคืออะไร? มีองค์ประกอบหลัก 6 ประการดังต่อไปนี้

1. ความสูงในการทำงาน: ระยะห่างระหว่างส่วนที่ทับซ้อนกันของเกลียวสลักเกลียวสองเฟสในทิศทางตั้งฉากกับแกนสลักเกลียว เส้นผ่านศูนย์กลางระบุของสลักเกลียวคือเส้นผ่านศูนย์กลางระบุของสลักเกลียวท่อ ยกเว้นเส้นผ่านศูนย์กลางภายในท่อ และเส้นผ่านศูนย์กลางภายนอกคือเส้นผ่านศูนย์กลางระบุ สลักเกลียวได้รับมาตรฐานและมีให้เลือกในระบบเมตริก (เมตริก) และระบบอิมพีเรียล มาตรฐานสากลใช้ระบบเมตริก และจีนก็ใช้ระบบเมตริกเช่นกัน

2. ตะกั่ว: ระยะห่างตามแนวแกนระหว่างฟันที่อยู่ติดกันสองซี่บนเส้นระดับเสียงที่ตรงกับจุดสองจุดเรียกว่าระยะพิทช์ บนเส้นเกลียวเดียวกัน ระยะห่างตามแนวแกนระหว่างฟันที่อยู่ติดกันสองซี่บนเส้นเส้นผ่านศูนย์กลางมัธยฐานเรียกว่าลีด ความสัมพันธ์ระหว่างจำนวนบรรทัด n ระดับเสียง P และนำ S คือ: S=n·P

3. ทิศทางการหมุน: ตามแกน สลักเกลียวที่หมุนตามเข็มนาฬิกาจะกลายเป็นสลักเกลียวขวามือ ส่วนสลักเกลียวที่หมุนทวนเข็มนาฬิกาเรียกว่าสลักเกลียวซ้าย

4. เส้นผ่านศูนย์กลางหลัก เส้นผ่านศูนย์กลางรอง และเส้นผ่านศูนย์กลางกลาง: เส้นผ่านศูนย์กลางหลักหมายถึงเส้นผ่านศูนย์กลางของพื้นผิวทรงกระบอกหรือเรียวในจินตนาการที่อยู่ตรงกับด้านบนของสลักเกลียวภายนอกและด้านล่างของเกลียวใน เส้นผ่านศูนย์กลางหลักของเธรดภายนอกแสดงด้วย d และเส้นผ่านศูนย์กลางของเธรดภายใน เส้นผ่านศูนย์กลางหลักแสดงด้วย D เส้นผ่านศูนย์กลางรองหมายถึงเส้นผ่านศูนย์กลางของพื้นผิวรูปทรงกระบอกหรือทรงเรียวในจินตนาการที่อยู่ตรงกับด้านล่างของเธรดภายนอกและ ยอดของด้ายภายใน เส้นผ่านศูนย์กลางรองของเกลียวนอกแสดงด้วย d1 และเส้นผ่านศูนย์กลางรองของเกลียวในแสดงด้วย D1 ตัวอย่างเช่น สกรูรถยนต์ ระหว่างเส้นผ่านศูนย์กลางหลักกับเส้นผ่านศูนย์กลางรอง จินตนาการถึงพื้นผิวทรงกระบอก (หรือกรวย) ในส่วนแกน ความกว้างของฟันบนเส้นเรียบจะเท่ากับความกว้างของร่อง จากนั้น เส้นผ่านศูนย์กลางของพื้นผิวทรงกระบอกในจินตนาการเรียกว่า เส้นผ่านศูนย์กลางพิทช์ ซึ่งแสดงด้วย d2 (หรือ D2)

5. รูปร่างของฟัน: ในส่วนที่ผ่านแกนด้าย รูปร่างโปรไฟล์ของด้ายเรียกว่ารูปร่างของฟัน มุมระหว่างสองด้านที่อยู่ติดกันเรียกว่ามุมโปรไฟล์ เกลียวทั่วไปที่ใช้กันทั่วไปมีโปรไฟล์รูปสามเหลี่ยมที่มีมุมโปรไฟล์ 60°

6. หมายเลขบรรทัด: จำนวนเส้นเกลียวที่ก่อตัวเป็นเกลียวเรียกว่าหมายเลขบรรทัด มีเธรดแบบเธรดเดียวและหลายเธรด และเธรดแบบหลายเธรดจะกระจายเท่า ๆ กันในส่วนที่ตั้งฉากกับแกน
